PlaidML 中 Kernel 自動產生機制心得

這篇原文提供了 PlaidML 是如何將 frontend (像是 KerasONNX)中的一個 Graph 所需要的 operation, 轉換為一個優化後的 OpenCL kernel 其過程的概要. 由於關於 OpenCL code 的自動化生成, 因此個人很有興趣, 因此將本文的研讀過程做了重點的意譯.
多數的 kernel 產生演算的步驟都在於優化 caching. 主要導入了下列方法:
  • 展平(flatten) Tile 程式碼(這裡的 Tile 並非影像處理使用的 tiling, 而是 PlaidML 用以實作 operation 的語言), 並將多維度 “tensor indices” 轉為 “pointer offset”
  • 將龐大的 tensors 分割為能夠完整 cached 的 tiles, 並且針對使用的特定硬體選擇 tile size.
  • 此外調整 tile layout 來減少 cache 中的 bank conflick 並提高符合 MAC 的資料規範.
  • 以多執行緒方式執行 kernel 來利用 GPU 的 SIMD 處理器.
  • 最後建立 kernel 的 Semtree 表示結構, 這將用來做 codegen. ( Semtree or Semantic Tree 是一個中介表示,以其可執行語法來描述每個函數. 其抽象層及介於 AST 與低階 LLVM-IR.)
文中以 3x3 Convolution 並接連著相同 Padding 的 ReLU 操作為例. 作者認為這樣的操作夠簡單具體, 此外也足夠複雜賴展示 PlaidML 如何解決 kernel 生成的挑戰以及如何解決常見的複雜問題, padding 與將作多個運算合併成為單一 kernel. 此外這個直接的例子其效能通常關鍵地影響整個網路的效能.
首先是以 PlaidML 的 Tile 撰寫 Convolution + Relu 的 code 如下:
function (D[N, X, Y, CI], K[I, J, CO, CI]) -> (R) {
  O[n, x, y, co : N, X, Y, CO] = +(D[n, x+i-1, y+j-1, ci] * K[i, j, co, ci]);
  R = (O > 0 ? O : 0);
}
接著在 kernel phase compilation 之前, 需要一些前置的轉換. 文中有簡短地說明:
  • 自 frontend (Keras/ONNX)的 network graph 已被翻譯轉為 Tile 程式碼.
  • Tile 程式碼經過分析並且決定哪些 operations 被合併入一個單一 kernel. 這通常被稱為 kernel fusion. Element-wise 的操作會被以 post-ops 方式來加到較複雜的 convolution 主要流程.
  • 相關的 tensor 大小己經被決定, 並且所有的常數(strides, # of batch elements, etc) 已經是確定的.
  • kernel 已經藉由 reduce/defract 轉換為固定的形式. (他們有另一篇文章介紹說明)
  • 所有的 index 變數範圍都已經確定, 並且任何 index 上的額外非由範圍所表示的的限制也都已被收集.
除了範例的 Tile 程式碼外, 需要挑出所有具體相關的數字. PlaidML 其中一個有點特別的原理是它基於 input tensor 的 shape 來產生客製的 kernels. 這讓優化有著較好的效能. 像是, batch size 1 的 convolutions 可能為了效率需要一個相較於 batch size 32 完全不同的 tiling & loop 次序. 明顯地 3x3 convolution 需要的妥協不同於 7x7 convolution.
因此, 若 batch size 為 32, 輸入與輸出的 channels 數目為 64, 以及一個 224x224 的影像, 當在 kernel generation phase 的時候, 已經確定了:
  • 將合併 ReLU 到 convolution kernel 之中
  • 不同的 index 的範圍:
Index     Range
   ci        64
   co        64
    i         3
    j         3
    n        32
    x       224
    y       224
  • 有著額外無法自 index 範圍取得的限制:
0 <= x+i-1 < 224
0 <= y+j-1 < 224
展平 (Flattening)
下一個 kernel generation 的步驟為展平(flattening). 展平將 Tile 程式碼轉換為一個簡單的表格. 基本上, 提供全部關於每個 tensor 其 memory layout 的資訊, 如此能將 tensor 的存取轉為一個由 index 組成的明確多項式所表示的記憶體位置. 這個想法是 PlaidML 優化概念的起點, 以此後續再分析這些 index. 一個簡單的例子是, 想像一個 16x16 矩陣 M, 在記憶體中以 packed C-style buffer 所表示著. 若需要存取 M[i, i+j], 能夠只存取 M 中位於記憶體 16*i + 1*(i + j) == 17*i + j的單元. 若每個 tensor 維度的存取是一個 index 組成的明確多項式, 那麼所有的記憶體存取僅只是一個明確多項式的計算. 因此被展平, 整個 convolution 就只是一個數字的集合: 對每個 index 變數, 以及每個 tensor, 何者為 index 的乘數(或是 numpy 中的 stride )? 在這範例, 再次假設為標準 C-style layout, 如此得到:
Contraction kernel_ID_0:
O[n, x, y, co : N, X, Y, CO] = +(D[n, -1 + i + x, -1 + j + y, ci] * K[i, j, co, ci])
             Range         O         D         K
      ci        64         0         1         1
      co        64         1         0        64
       i         3         0     14336     12288
       j         3         0        64      4096
       n        32   3211264   3211264         0
       x       224     14336     14336         0
       y       224        64        64         0
     off                   0    -14400         0
這裡 off 表示固定的偏移(offset) (因為在此例中藉由常數 -1 用來置中convolution).
挑出 tile size
文章段落點出 GPU 的使用需要注意的事情, 大量連續的讀取, 使用 local memory, 最後是避免 bank conflick. 而這些所有的關鍵在於 group operation 的大小, 如何儘可能重複使用自 global memory 讀進的資料. 為了有組織地處理此問題, 首先必須考量所有 index 的合理範圍. 以此例來說, 一次的 convolution 一共有 64×64×3×3×32×224×224 = 59,190,018,048 multiply-accumulates 運算. 想像將這些 operations 分群為多個 index 在各自區域範圍的 tiles. 對特定的 tile size 能夠確定:
  • 需要自每個 input 讀取多少數值, 以及需要寫出多少數值到每個 output
  • 這些數值會佔去多少 cache (必須考量 layout 要避免 bank conflict)
  • 如何能連續的讀取/寫入 (DRAM 連續的讀寫較有效率)
  • 有著多少的計算密度, 像是 flops per tile?
PlaidML 考量了大量的 tile sizes, 並對於每個 tile size, 評估這些數值. 接著使用一個所針對特定硬體的 model 來計算 tile size 的 cost. 硬體 model 包含了如下的資訊:
  • L1 cache size
  • 最小長度能獲得最大效能的 memory read. (基本上是 cache line 寬度)
  • 相對的compute/memory 頻寬
  • cache 是否為 programmer 所管理 (像是 GPUs) 或是 LRU (通常是 CPU)?
回到這個例子上, 可以看到 size optimizer 提供的部份 log:
Computing cost for tile size: [8, 32, 1, 3, 16, 8, 2]
  Compute score: to=236760072192 wg=12544 il=24 sm=20656 or=32768 mr=19456 mw=32768 op=256 rp=0 tu=256
  over memory
Computing cost for tile size: [8, 32, 1, 3, 16, 4, 4]
  Compute score: to=236760072192 wg=12544 il=24 sm=16272 or=32768 mr=15360 mw=32768 op=256 rp=0 tu=256
  over regs
Computing cost for tile size: [16, 32, 1, 1, 16, 2, 2]
  Compute score: to=236760072192 wg=50176 il=36 sm=6488 or=8192 mr=6144 mw=8192 op=256 rp=0 tu=256
  flops_per_byte=20.5714 occupancy=20
  roof_ratio=1 occ_ratio=1 thread_ratio=1 score=1
Computing cost for tile size: [8, 32, 2, 1, 16, 2, 2]
  Compute score: to=236760072192 wg=50176 il=48 sm=5264 or=8192 mr=5120 mw=8192 op=256 rp=0 tu=256
  flops_per_byte=18.5806 occupancy=20
  roof_ratio=0.929032 occ_ratio=1 thread_ratio=1 score=0.929032
對於範例所選擇的 tile size 為: [ci: 8, co: 32, i: 2, j: 3, n: 16, x: 2, y: 2]
Memory Layout
基於所挑選出的 tile size, 接著就是將工作切割為 work groups, 而每個 group 都會產生一部份的輸出結果. 在執行時每個 work group 都會得到自 GPU 傳入對應的座標, 以此指定需要計算的輸出範圍.
處理的原則上每個 inner loops 直接負責 multiply accumulations, 然後以多執行緒的方式平行處理. 然而資料如何載入 L1 以及 inner loop 如何處理必須先確立. 這裡先以 L1 cache 如何規劃開始. 這部份做了兩件事:
  • 確定對於每個 inner loop 需要讀入多少資料, 以及如何載入.
  • 當有兩個 index 變數以相對的方式讀取記憶體, 在載入資料時必須一併考慮兩者 — merging indexes
這樣的步驟會個別套用在 convolution 的 input(D) 與 kernel(K) 上並得到兩個表格, 對於 input 得到:
Range    Global     Local
 i_x         3     14336         1
 j_y         4        64       393
  ci         8         1        49
   n        16   3211264         3
而對於 kernel 得到:
Range    Global     Local
 j_i         6      4096       265
  ci         8         1        33
  co        32        64         1
在這個例子中, 輸出大小為 2×2×16×32 = 2048 單位. 由於使用了 256 threads (一個通常對於 GPU 來說好的數字, 取決於 hardward model), 每個 thread 會使用 8 個 accumulators. 這個 tile size 被選擇的原因在於:
  1. 所需的 shared/local memory 需求數量小於可獲得的大小
  2. 每個 thread 使用的 accumulators 數量夠小而不至於超過 register 的數目.
  3. 記憶體讀取的寬度足夠 (在此例為 8 單位) 以達到對於硬體最佳的頻寬.
  4. 對於每一記憶體載入而言, 計算 accumulation (compute) 的數目夠大.
這一步驟可以說是最關鍵的一步, 因為後續的 Threading 與 Codegen 只是依照此結果去做對應的程式碼輸出. 而緊接著談的是 thread layout
Threading
到此後, work group 中的 thread 有著一些需要考量的流程形式
Clear output accumulators  // Threaded
For each outer loop index:
  Load input 1 (Image)  // Threaded
  Load input 2 (Kernel)  // Threaded
  Sync()  // Make sure data is loaded before computing
  Accumulate inputs into the output (main compute)  // Threaded
  Sync()  // Make sure computations are done before loading new data
Perform post-accumulation operations and write outputs  // Threaded
對於上述結構的每一步的考量就相當貼近實務上 kernel 撰寫的優化. 主要考量為提高 GPU utilization, 減少任意兩 thread 之間的 synchronization. 連續地讀取 global memory, 避免 workgroup 中 divergence / branch 的情況.
在這裡使用了一個技巧, 建立 logical order, 其實也就是藉由 work group 中的 thread id 來交錯一些工作的執行. 類似這樣的作法也能套用在 bank conflick 的處理.
Codegen
由於至此即處理的關鍵的問題, 因此最後一個 Codegen 就不在此詳細列出. 有興趣者可以閱讀原文, 了解 codegen 中的數個步驟, 文中甚至列出了所產生的尚未優化的 CL kernel.
而最後是一些個人意見, 儘管談到了 SIMD, 但是 PlaidML 似乎單純認為 thread/lane 是對於 SIMD processor 固定(良好的)考量方式, 並沒有特別考量使用 vector. 觀察了其 opencl backend, 似乎也只在 fp16 的時候有考量使用 vector.

2018年8月14日 星期二

OpenCL Image 的妙用





曾提過許多的 OpenCL 的 wrapper 都不重視 Image 這個型別, 僅僅提供 Buffer 的物件, 這樣的作法除了錯誤地認為都僅只是 memory buffer 外, 忽略了 GPU 架構設計上的本質是相當可惜的.

在 CPU 上 memory access latency 的降低仰賴的是 cache, 對於 GPU 而言靠的是 wavefront(warp)/threads 的切換來吸收, 這裡以 Imagination 曾經介紹過其 PowerVR Rouge 的運作機制 來做說明 (其他的 GPU有作法不同但本質相同或類似的方式):

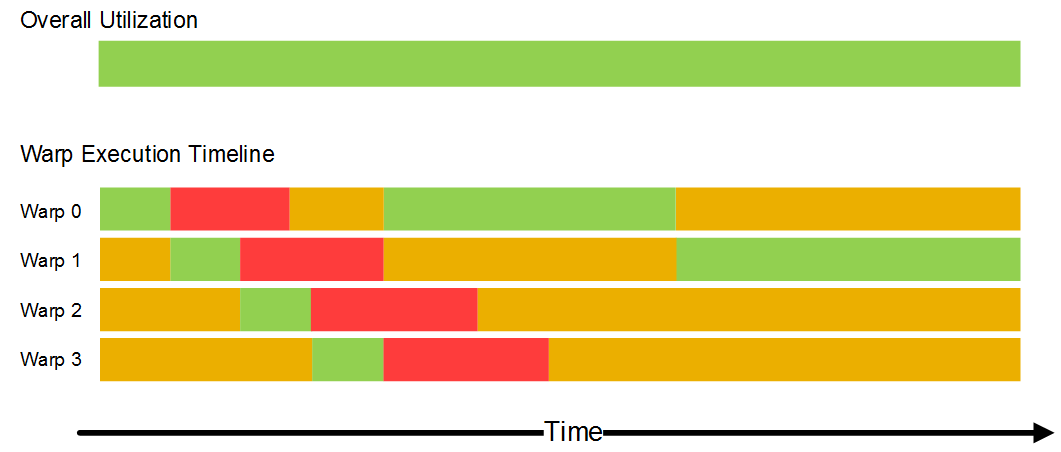

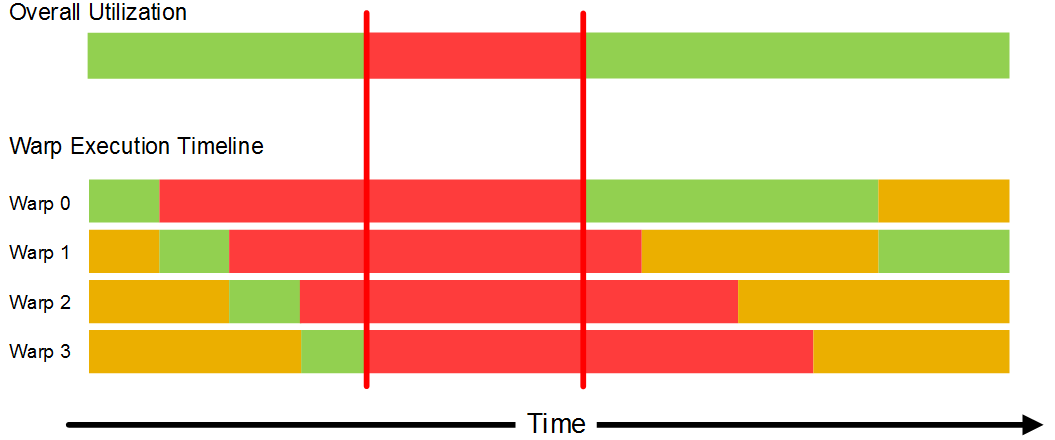

Rogue GPU 一個 Warp 基本上是 32-theads, 內部有著 16組 Warp slot 作排程切換, 由於每個 Warp 中的 32-threads 是以 lock-step 進行, 因此一旦有 thread 的執行狀態沒有被滿足整組 Warp 即被切為 idle state(紅色). 而如同上圖, GPU 是在期間一一切換尋找 ready state (黃色) 的 warp. 而如同影響 CPU 最大的一般, 其中最常出現的即為 memory latency. 一旦 memory latency 過高, 或是 bandwidth 不足就會發生下圖類似 CPU 的 memory stall 的情況:

那麼這與 Image的使用有何關連? - 因為多數的 GPU texture unit 有著自己的 memory pipeline 與 cache.  這表示以 texture unit 搭配既有的 memory pipeline 合併使用, 因此能夠相較於僅使用 Buffer 的情況下, 提供 PE/ALU 更高的 memory throughput.

像是 Qualcomm 提及(TP 即為為 Texture Pipe):
Texture pipe
而像是 ARM Mali GPU 的說明也很清楚:
「Mali Texture Cache」的圖片搜尋結果

其他 Intel, NV, AMD GPU 都有著類似的方式.

在 cltk 中提供了一個簡單的範例 - gemm, 其中 gemm.cl 有兩個 kernel, 兩者主要差異在於一個完全使用 Buffer 而另一個有使用 Image. 相信很多人有疑問, 為何 GEMM 能夠以 Image 方式實作. 這仰賴兩件事
  1. 整數座標, 並且不使用 sampler 的方式來透過 read_imagef 來讀取 Image
  2. data layout 的擺放方式為 CL_RGBA
滿足上述的方式, 就可以依序讀取 float4 (或是指定的資料型別)的向量.

使用 image 的 kernel:
__kernel void sgemm_buf_img(
   __global const float *A,
   const int lda,
   __global float *C,
   const int ldc,
   const int m,
   const int n,
   const int k,
   __read_only image2d_t Bi
){
    int gx = get_global_id(0) << 2;
    int gy = get_global_id(1) << 3;

    if ((gx < n) && (gy < m)){
        float4 a[8];
        float4 b[4];
        float4 c[8];

        for (int i = 0; i < 8; i++){
            c[i] = 0.0f;
        }
        A += gy * lda;

        for (int pos = 0; pos < k; pos += 4){
            for (int i = 0; i < 4; i++){
                b[i] = read_imagef(Bi, (int2)(gx >> 2, pos + i));
            }

            for (int i = 0; i < 8; i++){
                a[i] = vload4(0, A + mul24(i, lda) + pos);
                c[i] += a[i].x * b[0] + a[i].y * b[1] + a[i].z * b[2] + a[i].w * b[3];
            }

        }

        for (int i = 0; i < 8; i++){
            int C_offs = mul24((gy + i), ldc) + gx;
            vstore4(c[i], 0, C + C_offs);
        }
    }
}
不使用 Image 的 Kernel:
__kernel void sgemm_buf_only(
   __global const float *A,
   const int lda,
   __global float *C,
   const int ldc,
   const int m,
   const int n,
   const int k,
   __global const float *B
){

    int gx = get_global_id(0) << 2;
    int gy = get_global_id(1) << 3;

    if ((gx < n) && (gy < m)){
        float4 a[8];
        float4 b[4];
        float4 c[8];

        for (int i = 0; i < 8; i++){
            c[i] = 0.0f;
        }
        A += gy * lda;

        for (int pos = 0; pos < k; pos += 4){
            for (int i = 0; i < 4; i++){
                b[i] = vload4(0, B + (pos + i)*ldc + gx);
            }

            for (int i = 0; i < 8; i++){
                a[i] = vload4(0, A + mul24(i, lda) + pos);
                c[i] += a[i].x * b[0] + a[i].y * b[1] + a[i].z * b[2] + a[i].w * b[3];
            }

        }

        for (int i = 0; i < 8; i++){
            int C_offs = mul24((gy + i), ldc) + gx;
            vstore4(c[i], 0, C + C_offs);
        }
    }
}

以下為在個人的 Geforce 860M 上的執行結果
$ LD_LIBRARY_PATH=. ./gemm
build log:
cltk_image_alloc w[1024] h[1024] p[1024] us[16]
B pitch 1024 usize 16
pitch 16384
main test overhead gemm takes 103910 us
check result 1...
main test overhead gemm_buf takes 130500 us
check result 2...
兩者間有著近 30% 的效能差距, 若搭配 local memory 的使用或是在手機平台, 效能差距比例應會更明顯.

這個 GEMM 的範例主要參考自 Qualcomm 的 Optimization 文章, 並撰寫對比的 kernel

2018年8月1日 星期三

Think Silicon 開源其 GLOVE 專案, 為OpenGL ES over Vulkan 實作

去年針對低功耗市場推出 GPU IP 的廠商 Think Silicon 將其 OpenGL over Vulkan 的軟體專案 GLOVE 於 GitHub 上以 LGPL 的方式 open source. GLOVE 這類實作帶給軟體開發者的好處是能夠確保 Vulkan 平台上能夠使用習慣的 OpenGLES, 對於硬體平台商而言, 可以專注於 Vulkan Driver/API 效能, 對於 OpenGLES 的部份交給這一類型的 middleware. 另外可以對於 VM 只提供 Vulkan Virtual Layer, 而 OpenGL 環境就交給 GLOVE.
事實上在 OpenGL ES 自 1.x 到 2.0 的時候多數的 GPU vendor 即是以類似的方式將 OpenGL ES 1.x 的 fixed function 以 OpenGL ES 2.0 shader 的方式實作提供.
事實上類似的專案不少:
OpenGL over Vulkan — Glo: https://github.com/g-truc/glo
DirectX 9 3D over Vulkan — VK9: https://github.com/disks86/VK9
DirectX 11 3D over Vulkan — DXVK: https://github.com/doitsujin/dxvk
DirectX 12 3D over Vulkan — VKD3D: https://source.winehq.org/git/vkd3d.git/
還有反向的在 Apple 平台提供 Vulkan API (這幾乎成為 Apple 平台唯一方式, 因為蘋果只推自己的 Meta)
Vulkan over Metal — MoltenVK: https://github.com/KhronosGroup/MoltenVK
原本 Apple 的態度是堅決不願意開放非 Metal APPs
July 8th, 2018 — Apple Rejects iOS App For Using MoltenVK Vulkan, Alleged Non-Public API
https://www.phoronix.com/scan.php?page=news_item&px=Apple-Rejects-iOS-MoltenVK
Apple 後來可能發現這樣會流失很多 APPs 開發者而同意 (一些說法個人比較認為是找台階下)
July 29th, 2018 — Apple Accepts Updated MoltenVK-Using App/Game For Vulkan API On iOS
https://www.phoronix.com/scan.php?page=news_item&px=Apple-Lets-In-Updated-MVK-App
